💡 13.讓其他shader可以接收人物陰影的方式 (更新:2024/10/04 - 1.20版)

💡 在1.20版本之前，要讓使用其他非ASP Shader的材質接收人物陰影(即採樣ASP shadow map)的方式，只能透過手動修改各別shader內的程式碼來達成，詳見本頁第2點。
從1.20版開始，ASP shadow map renderer feature中提供了Screen Space Shadow的選項，這一個功能可以一鍵達成讓人物陰影顯示在其他材質上，且完全避免人物的自陰影，對於無法手動修改shader code的人來說是較為便利的選項。

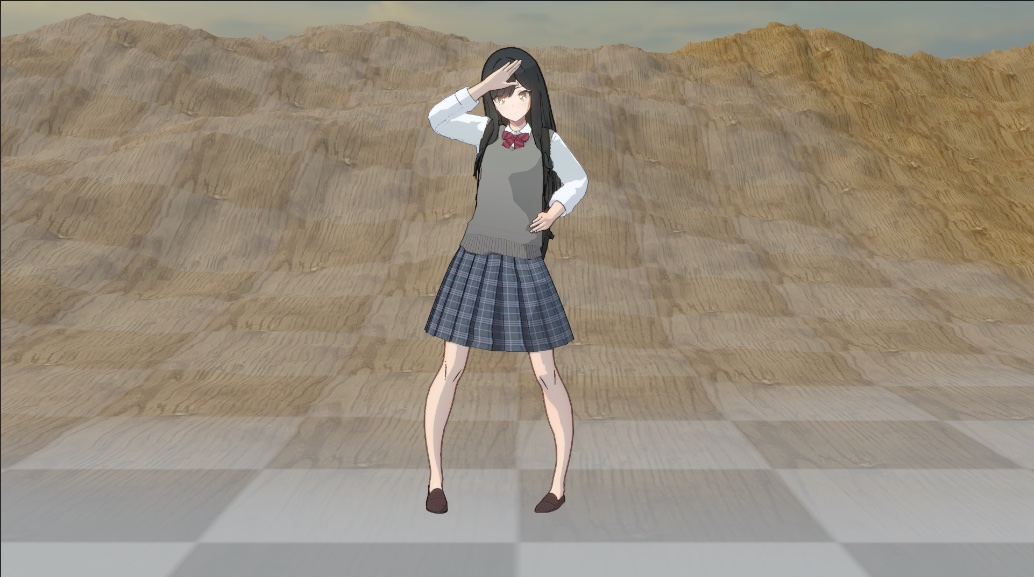

上圖為一個沒有正確顯示人物陰影(應採樣自ASP Shadow Map)的範例。

原因是人物下方的Terrain材質使用的Shader - Terrain/Lit本身並沒有去採樣ASP Shadow Map，我們可以使用下方的 方法1 或者 方法2 來使人物陰影顯示出來。

方法1 - 用ASP Shadow Map中的Screen Space Shadow功能 →適合不想手動修改場景上其他材質Shader code的使用者

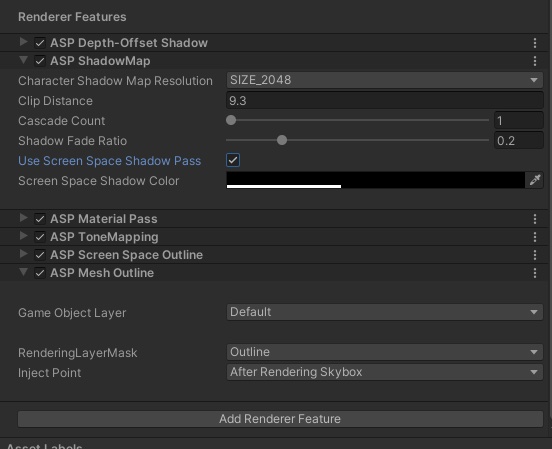

將當前的Universal Renderer Data中內的 - ASP ShadowMap feature下，將Use Screen Space Shadow Pass設為true。

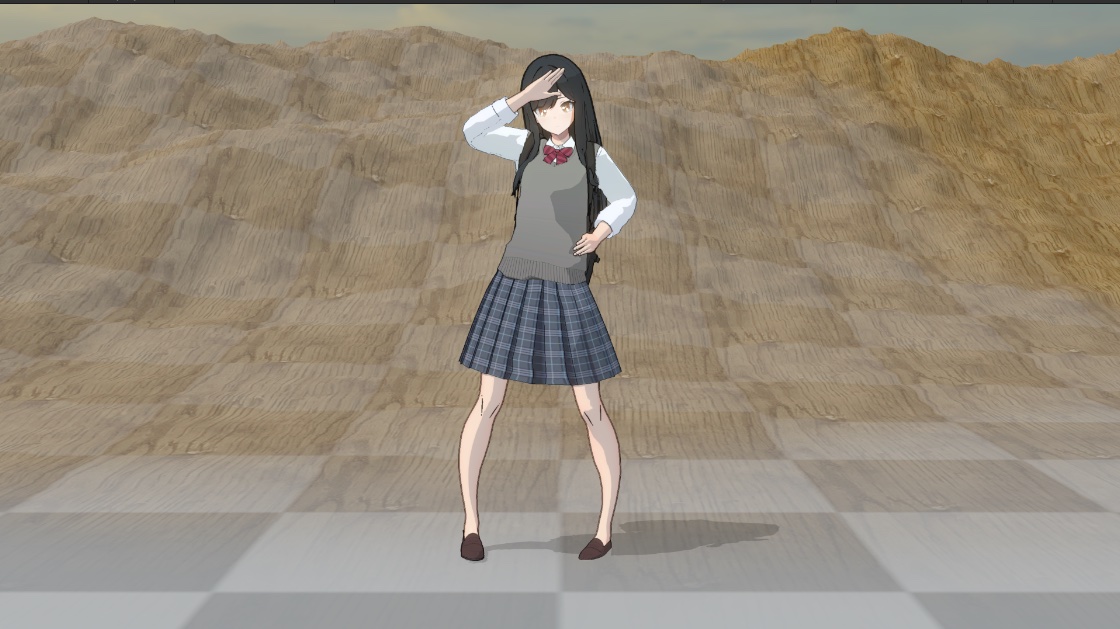

ASP的Screen Space Shadow會在Opaque物件渲染完畢之後，透過深度緩衝重建世界座標，以此世界座標來採樣asp shadow map，同時利用material ID(在此時Material pass也已經渲染完畢)來剔除掉人物自身的自陰影。

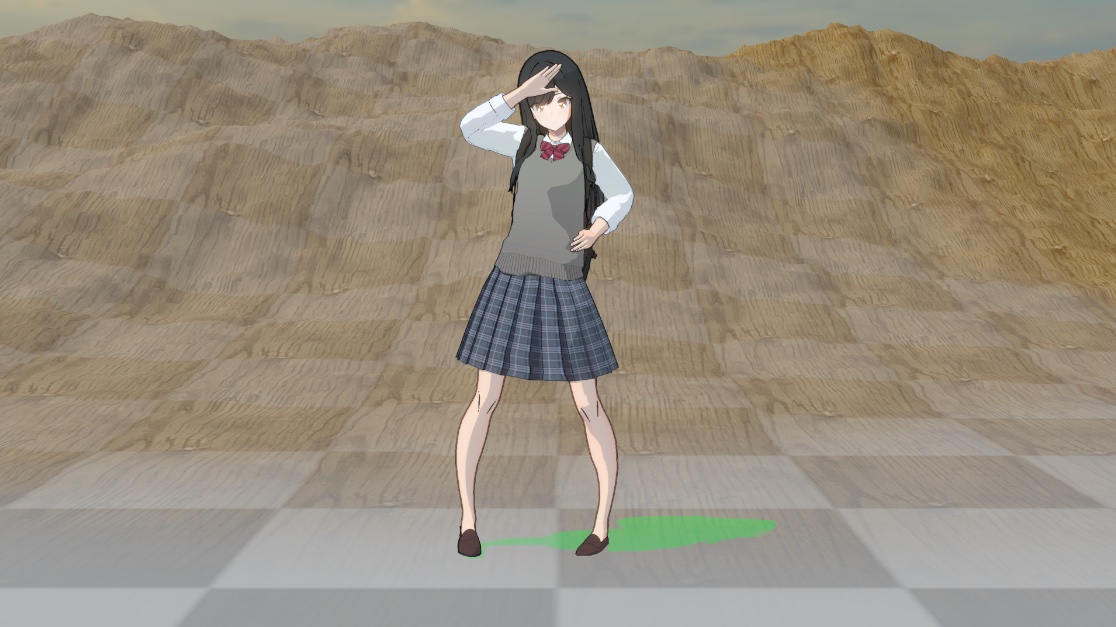

透過Screen Space Shadow Color參數也能夠調整陰影的顏色與透明度。


💡 使用screen space shadow的好處是完全不需要手動修改其他shader，但缺點是顏色與跟其他PBR材質的陰影會有差異，原因是渲染screen space shadow到場景上時，並沒有當前其他材質的surface資訊，單純的是使用透明度混和。
不過這對高度風格化的動漫風格遊戲來說大多是可以接受的。

請確保*Hidden/ASP/ScreenSpaceShadows* 有在 ProjectSettings中的Always Included Shaders內. 不然screen space shadow的shader並不會一併打包進專案的執行檔中。

如果你有手動在編輯器中開啟過ASP shadow map renderer feature(1.20版之後)，這個shader會自動加入Always Included Shaders的清單內。


方法2 - 手動在自己的Shader code中採樣ASP Shadow Map → 適合想完全控制Shadow顏色、熟悉Shader Code的使用者

1. 場景使用內建Lit Shader，但需要顯示來自ASP Shadow Map的人物陰影

ASP的人物陰影單獨渲染至額外的ASP Shadow Map後，使用其他shader的材質如果要接收人物陰影就必須採樣該shadow map才有辦法顯示人物陰影。

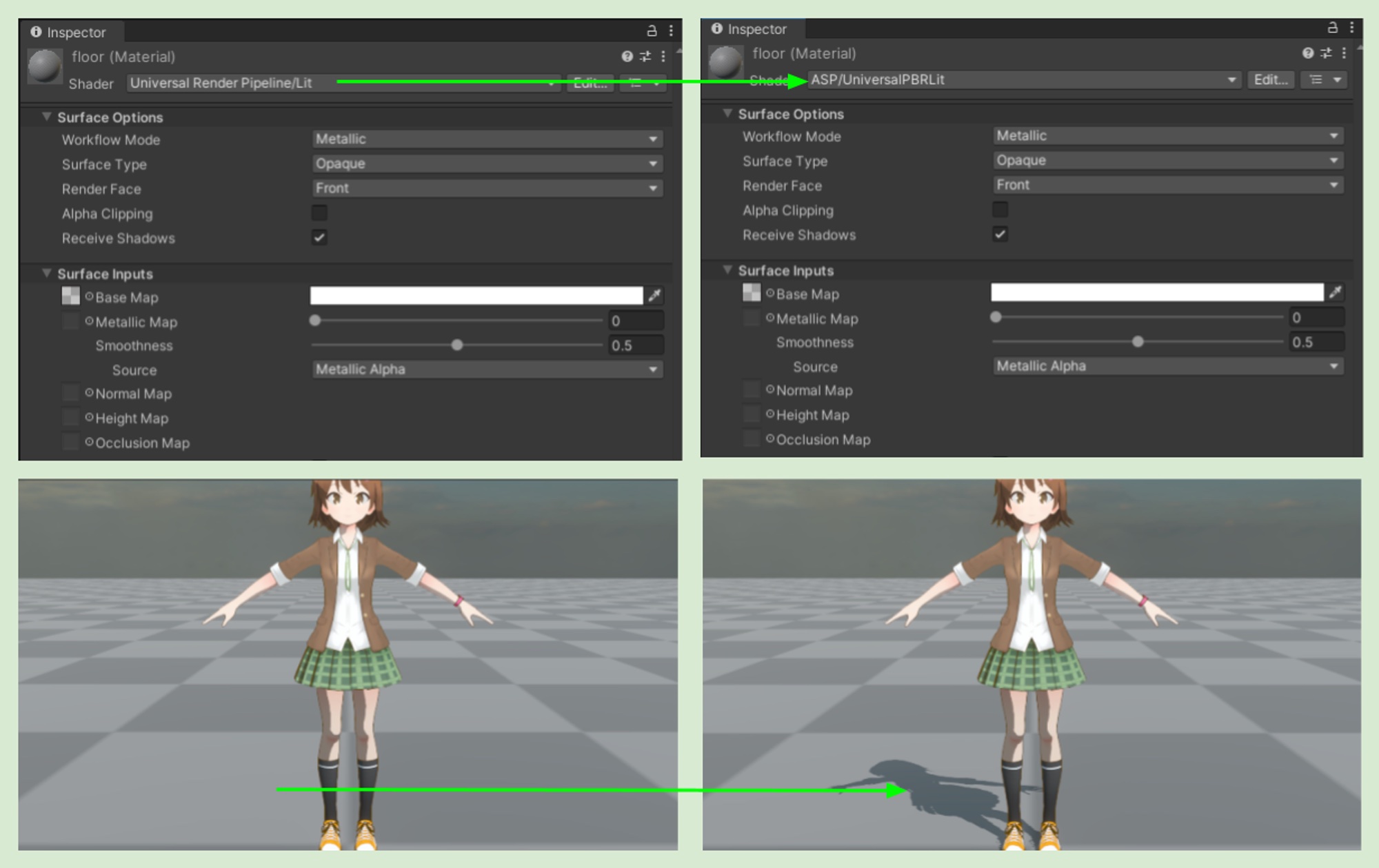

在URP內一般的static場景都會使用URP內建的Universal Render Pipeline/Lit Shader，ASP提供了ASP/UniversalPBRLit這一個修改過後的PBR shader作為替代 -

ASP/UniversalPBRLit與內建PBR是完全一樣的(我直接複製了整份code)，唯一的差異是在渲染陰影的時候會去額外採樣ASP Shadow Map。
換句話說，在需要讓Static的物件可以接收並顯示人物陰影的情況時，使用者可以安心的將內建的Lit Shader替換成ASP/UniversalPBRLi。


💡 請注意，ASP為了採樣額外的shadow map，ASP目前只能在前向渲染、前向渲染+的專案中正確運作，ASP並不支援延遲渲染。

2. 場景物件使用custom code shader，需要顯示來自ASP Shadow Map的人物陰影

如果場景使用的是custom shader，可以透過加入以下code來採樣ASP Shadow Map

#include "YourPathToASP/Shaders/ShaderLibrary/ASPShadows.hlsl"

//inside your fragment shader
{

    float aspShadowMapAttenuation = SampleASPShadowMap(positionWS);

    //assuming your shader use GetMainLight() or similar to retrieve urp main light.

    //now your shader can display both main light shadow map shadow and asp shadow map shadow.
    mainLight.shadowAttenuation *= SampleASPShadowMap;
}

3. 可以讓自訂的 Shader Graph Shader 接收來自 ASP Shadow Map 的角色陰影嗎？

理論上來說，可以，但是會很困難，你可以在一個Custom Function Node中直接使用上述的程式碼來採樣ASP shadow map。問題在於，Shader Graph 中沒有簡單的方法去控制光源的shadow attenuation，而這會影響陰影顏色。因此，陰影的顏色會是不正確的。這也是我提供ASP/UniversalPBRLit 作為替代方案的原因。
